金智科技协同承建的多元融合高弹性配电网半实物仿真平台项目成功验收
近日,金智科技协同承建的"多元融合高弹性配电网半实物仿真平台"项目顺利通过验收。
该平台由690V组态式中压配电网动模系统与400V低压配电网真型模拟系统构成,两个分系统通过联络变压器联结,支持中低压独立运行与联合运行等多种运行模式。经过充分讨论,专家组认为该平台从理论计算及实际验证手段上保证了物理模拟系统的真实性,充分考虑了中低压配电网典型网架结构、线路规模等运行工况以及馈线自动化功能验证、单相接地故障处理功能验证、低压物联网应用验证、现场故障反演等服务需求,并针对实际运行工况落实了应用场景的搭建,并提出了比较全面的测试案例。

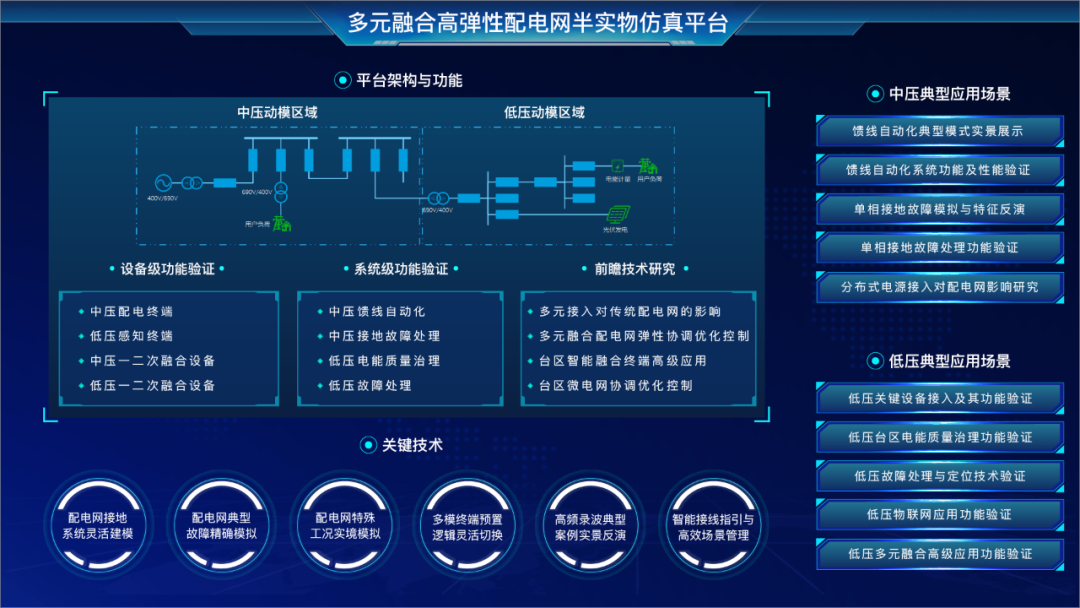

该平台紧紧围绕“解决当前配电网实际生产问题”、“开展新技术装备挂网运行考核”和“挖掘多元融合配电网新形态应用”三大需求,可为设备级功能验证、系统级功能验证、前瞻技术研究提供一个平台,具体地,可开展中压配电网馈线自动化功能验证、单相接地故障处理功能验证;低压配电关键设备接入功能验证、低压台区电能质量功能验证、低压故障处理、低压配电物联网应用;分布式电源接入对配电网影响以及低压多元融合高级应用等功能验证。

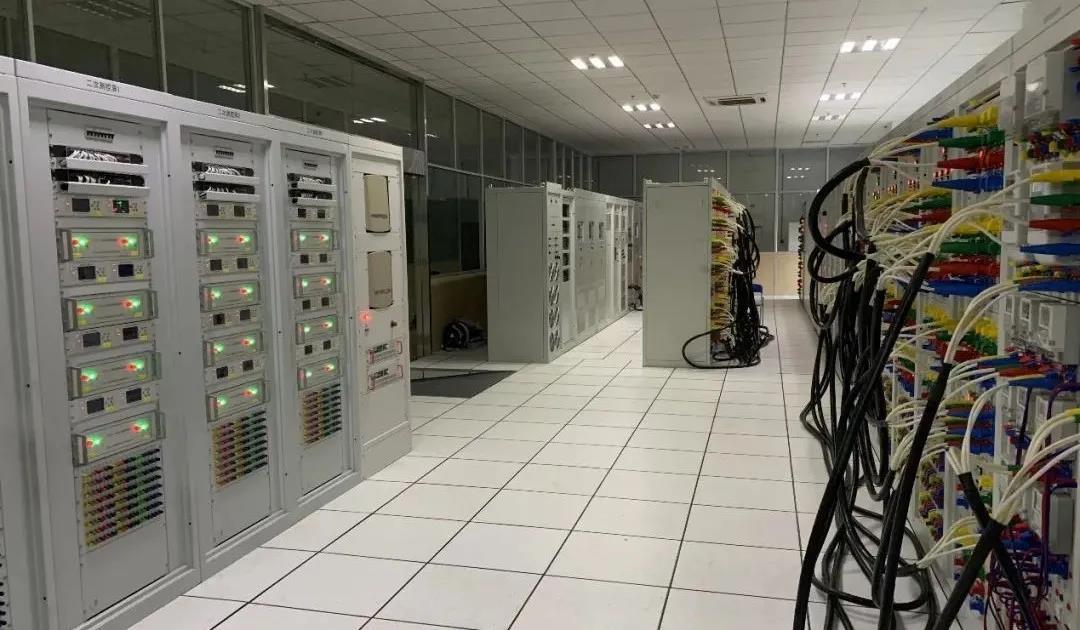

该平台从硬件上分为“电源区”、“中压组态连接区”、“低压组态连接区”、“场景模拟区”、“测量监控区”、“后台管理区”。

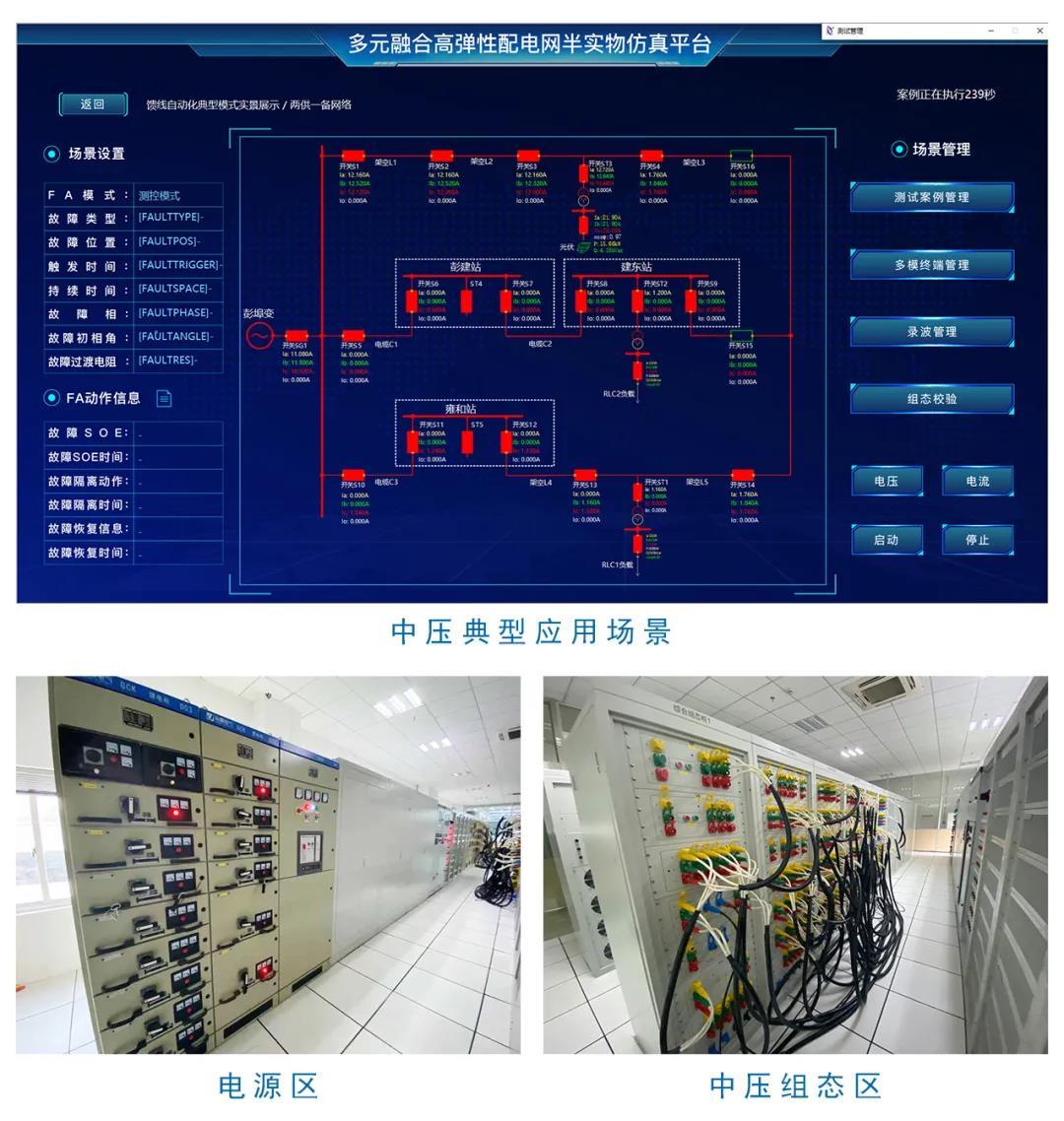

电源区主要用于构造实验系统电源点以及实现系统的一二次供电控制。
中压组态连接区主要实现各种典型中压配电网架结构的灵活搭建,且其丰富的接入点也支持多种接入设备的灵活接入与任意组态。
低压组态区主要实现各种典型低压台区网架结构的灵活搭建,且其丰富的接入点为如剩余电流断路器、智能电容器、末端感知终端、SVG、APF、智能电表等低压配电网关键设备接入测试提供了条件。
场景模拟区可为平台提供多种运行工况,如RLC可编程模拟负载与能馈式电力电子负载构建三相不平衡、不同功率因数、谐波等电能质量工况;中低压故障模拟设备模拟中低压配电网典型故障场景;综合接地柜构建不同中性点接地方式场景;模拟光伏、模拟充电桩等构建多元融合的配电网场景。

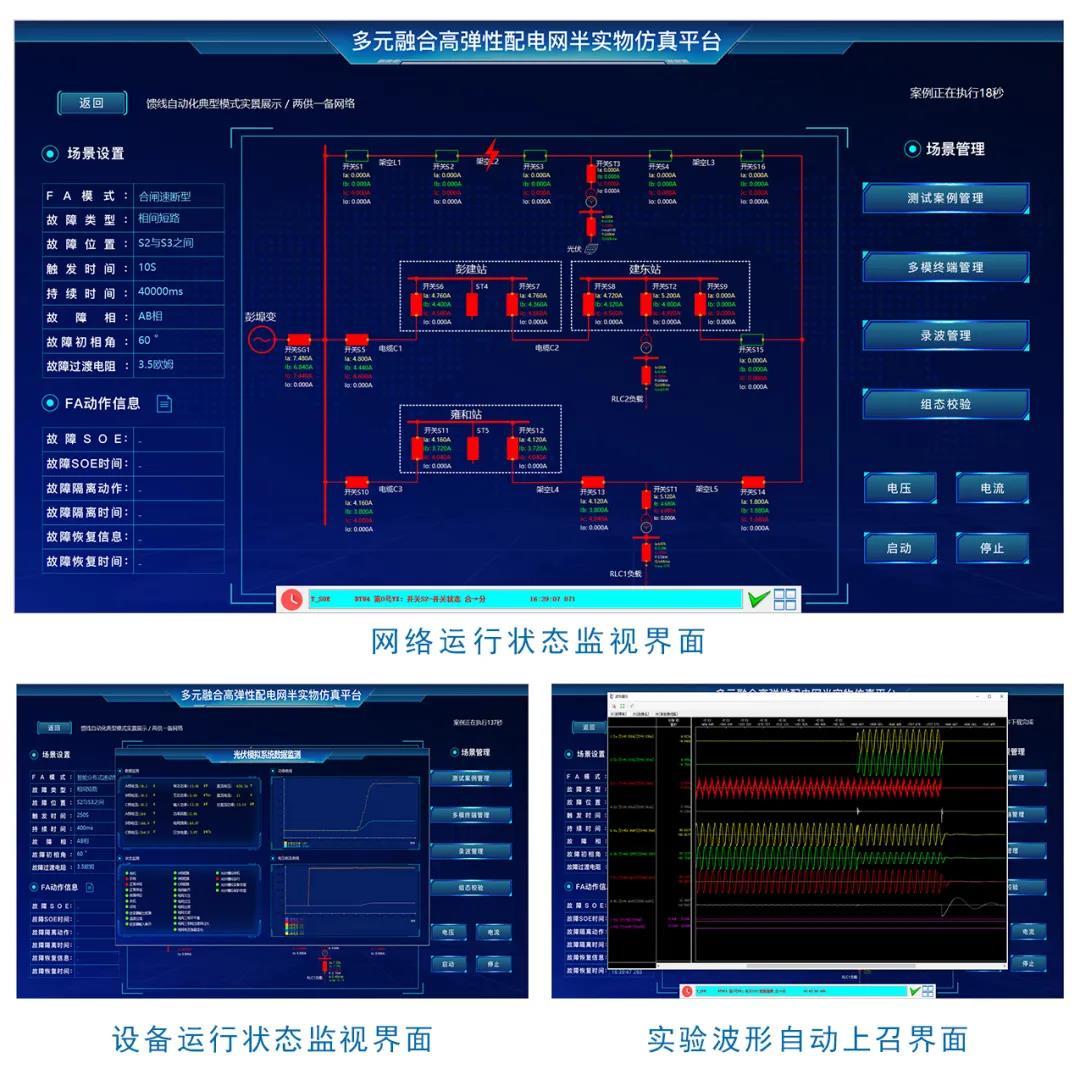

测量监控区主要实现中低压配电网架的网络控制与运行状态监视,实验过程中可对各开关监测点进行高频连续录波与电能质量监测;同时支持待测配电终端、小电流选线装置、智能融合终端等设备的接入,实现馈线自动化、单相接地故障处理、智能融合终端高级应用等功能验证。
后台管理区主要进行配电网络建模、实验场景的管理等。软件设计时按照实验系统建模、实验方案编辑与执行、过程监控、波形存储、测试报告生成等一体化设计,可以完成高效试验场景管理与快速部署控制,实验过程流程化,易用性强。
